چشمی خطی BS1

چشمی خطی BS1

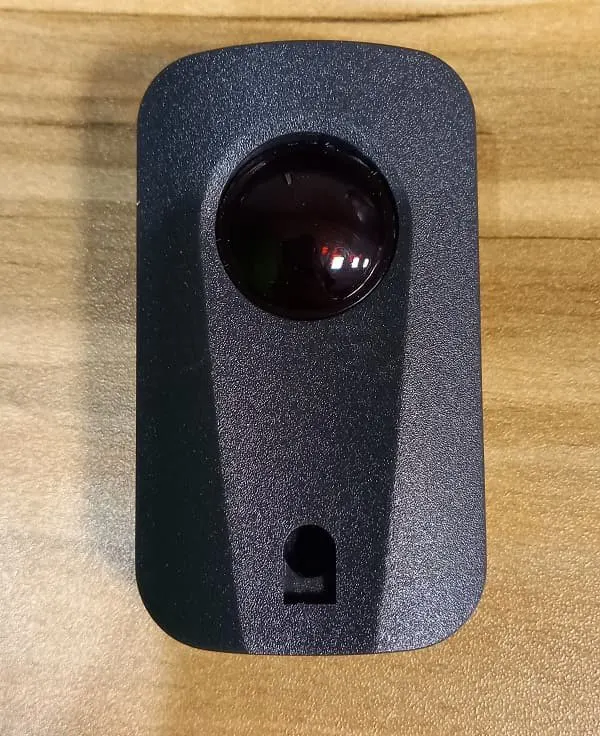

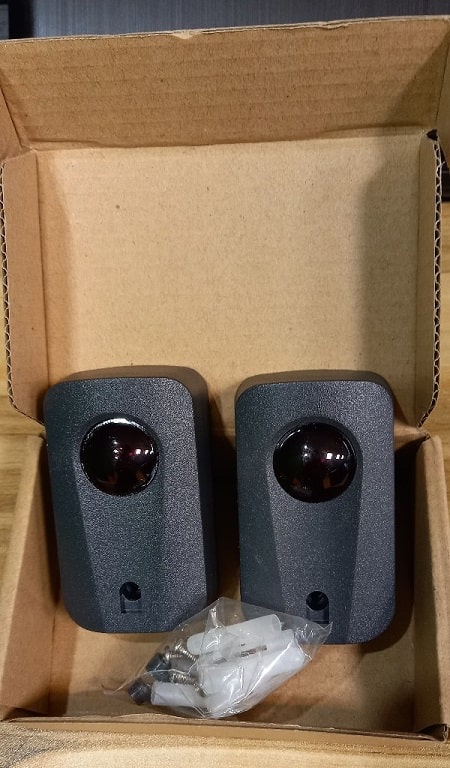

چشمی خطی BS1 که با در نظر گرفتن دقت و تطبیق‌پذیری طراحی شده است، یکی از لوازم درب اتوماتیک است که تکنولوژی روز را به طیف وسیعی از کاربردها می‌آورد. چه نیاز به تشخیص اجسام در فواصل مختلف، نظارت بر شرایط محیطی یا افزایش کارایی و ایمنی عملیات خود داشته باشید، سنسور BS1 راه‌حلی قوی و قابل‌اعتماد ارائه می‌دهد. برای این‌که به‌طور آگاهانه خرید چشمی خطی BS1 را انجام دهید، در این مطلب توضیحات و بررسی‌هایی را در مورد این محصول انجام می‌دهیم. لذا اگر قصد خرید سنسور BS1 را دارید، لطفاً تا انتهای مطلب با ما همراه باشید.

مشخصات فنی چشمی خطی BS1

مشخصات فنی به‌عنوان یک نقشه راه جامع برای درک قابلیت‌ها و ویژگی‌های یک محصول یا یک دستگاه عمل می‌کند. این مشخصات جزئیات دقیقی را در مورد طراحی و پارامترهای عملکرد ارائه می‌دهد. ارائه یک نمای کلی استاندارد و ساختاریافته، کاربر را قادر می‌سازد تا انتخاب‌ها و ارزیابی‌های آگاهانه‌ای داشته باشد. آن‌ها نقش محوری ایفا کرده و تضمین می‌کنند که این محصول نیازهای خاص آن‌ها را برآورده می‌کند و می‌تواند به‌طور مؤثر در برنامه‌های کاربردی متنوع ادغام شود. در ادامه، مشخصات فنی چشمی خطی BS1 را بررسی خواهیم کرد. یک تفکیک دقیق از ویژگی‌های کلیدی و پارامترهای عملیاتی آن ارائه خواهیم داد. این بررسی‌ها به درک جامعی از کاربردهای بالقوه آن کمک می‌نماید. مشخصات فنی سنسور BS1 به‌صورت زیر است:

1. منبع تغذیه: 12V~24V AC/DC
2. برد آشکارسازی: 15 متر
3. فرکانس مادون‌قرمز: 1.92KHz
4. جریان ورودی: RX 15mA, TX 30mA
5. خروجی رله: 1A max 36V
6. طول‌موج: 940 nm

بیایید توضیح دقیق‌تری در مورد هر یک از مشخصات فنی سنسور BS1 بپردازیم:

منبع تغذیه (12V~24V AC/DC): این محدوده ولتاژ ورودی قابل‌قبول برای چشمی خطی BS1 را مشخص می‌کند. این می‌تواند به‌وسیله منابع الکتریکی، ازجمله 12 تا 24 ولت جریان متناوب (AC) و جریان مستقیم (DC) تغذیه شود. این انعطاف‌پذیری در منبع تغذیه، آن را با انواع تنظیمات صنعتی و اتوماسیون سازگار می‌کند.

برد آشکارسازی (15 متر): محدوده تشخیص حداکثر فاصله‌ای را نشان می‌دهد که چشمی خطی BS1 می‌تواند به‌طور مؤثر اجسام یا تغییرات را تشخیص دهد. در شرایط عملیاتی عادی، این سنسور می‌تواند به‌طور قابل‌اعتماد اجسام را تا فاصله 15 متری تشخیص دهد. بااین‌حال، مهم است که توجه داشته باشید که این محدوده ممکن است تا حدی در شرایط محیطی نامطلوب مانند باران شدید، مه یا گردوغبار کاهش یابد، که می‌تواند محدوده تشخیص مؤثر را تا 30٪ کاهش دهد.

فرکانس مادون‌قرمز (1.92KHz): این ویژگی، فرکانسی را که چشمی BS1 در آن پالس‌های نور مادون‌قرمز (IR) را برای تشخیص اشیاء ساطع می‌کند، مشخص می‌کند. فرکانس مادون‌قرمز 1.92KHz در این سنسور به کار گرفته شده است. نور مادون‌قرمز معمولاً برای تشخیص اشیا استفاده می‌شود زیرا خارج از طیف مرئی است و برای کاربردهایی که بینایی انسان تحت تأثیر قرار نمی‌گیرد مناسب است.

جریان ورودی (RX 15mA, TX 30mA): جریان ورودی مقدار جریان الکتریکی مصرف‌شده توسط گیرنده (RX) و فرستنده (TX) اجزای چشمی خطی BS1 را توصیف می‌کند. گیرنده جریان نسبتاً کمتری معادل 15 میلی‌آمپر (mA) مصرف می‌کند، درحالی‌که فرستنده جریان کمی بالاتر 30 میلی‌آمپر مصرف می‌کند. نظارت و مدیریت این جریان‌ها برای عملکرد مناسب حسگر و بهره‌وری انرژی ضروری است.

خروجی رله (1A max 36V): این ویژگی، ظرفیت چشمی خطی BS1 را برای کنترل دستگاه‌های خارجی از طریق یک رله مشخص می‌کند. این سنسور می‌تواند حداکثر جریان 1 آمپر (A) را با ولتاژ حداکثر 36 ولت از طریق خروجی رله خود سوئیچ کند. این ویژگی حسگر را قادر می‌سازد تا با تجهیزات یا سیستم‌های دیگر تعامل داشته باشد و آن را برای برنامه‌هایی که نیاز به کنترل یا راه‌اندازی دستگاه‌های دیگر بر اساس تشخیص آن دارند، مناسب می‌سازد.

طول‌موج (940 nm): طول‌موج فرکانس خاص نور مادون‌قرمز ساطع‌شده از سنسور BS1 را نشان می‌دهد. در این حالت نوری با طول‌موج 940 نانومتر (nm) ساطع می‌کند. این طول‌موج در طیف مادون‌قرمز است و به دلیل سازگاری آن با قابلیت‌های تشخیص سنسور و الزامات عملیاتی انتخاب شده است.

به‌طور خلاصه، این مشخصات فنی دقیق، بینش‌هایی را در مورد نیازهای قدرت سنسور، قابلیت‌های تشخیص، پارامترهای عملیاتی و سازگاری ارائه می‌دهد و انتخاب و استقرار مؤثر حسگر را در برنامه‌های موردنظر برای کاربران آسان‌تر می‌کند.

نکات مهم هنگام نصب

حین نصب سنسور BS1 مهم است که به نکات زیر توجه داشته باشید.

1. برای اطمینان از نصب صحیح، ضروری است که ارتفاعی که چشمی خطی BS1 در آن نصب می‌شود حداقل 20 سانتی‌متر از سطح زمین فاصله داشته باشد. این ارتفاع با جلوگیری از تداخل اجسام یا موانع در سطوح پایین‌تر به دستیابی به تشخیص دقیق و بدون مانع کمک می‌کند. حفظ عملکرد و اثربخشی سنسور در کاربردهای مختلف، یک نکته مهم است.
2. حفظ حداقل فاصله 2 متری بین امیتر و رسیور چشمی خطی BS1 حیاتی است. این جداسازی تضمین می‌کند که سیگنال مادون‌قرمز ساطع‌شده فضای کافی برای حرکت به سمت گیرنده بدون تداخل یا انسداد داشته باشد. ممکن است برای اطمینان از شناسایی قابل‌اعتماد و جلوگیری از محرک‌های اشتباه، فاصله بیشتری در برنامه‌های خاص لازم باشد.
3. در هنگام نصب، مهم است که دستورات خاصی را برای نصب دنبال کنید. با نصب رسیور به‌صورت عمودی در محل موردنظر شروع کنید. سپس، امیتر را به‌گونه‌ای نصب کنید که به‌صورت افقی با رسیور هماهنگ شود و یک خط دید مستقیم بین این دو ایجاد کند. این تراز برای تشخیص دقیق بسیار مهم است. هنگامی‌که به‌درستی تراز شود، نشانگر LED داخل گیرنده روشن می‌شود و تنظیم صحیح را تأیید می‌کند.
4. هنگامی‌که گیرنده و امیتر هر دو در موقعیت‌های صحیح قرار گرفتند، آن‌ها را به‌طور ایمن به سطوح نصب خود محکم کنید. اطمینان حاصل کنید که آن‌ها کاملاً ثابت هستند و به‌مرورزمان حرکت نمی‌کنند یا جابه‌جا نمی‌شوند که می‌تواند هم ترازی و عملکرد آن‌ها را مختل کند. علاوه‌براین، سیم‌های لازم را برای تغذیه سنسور و برقراری ارتباط، برای اتصالات سیم‌کشی، وصل کنید. سیم‌کشی مناسب و نصب مطمئن برای عملکرد مطمئن و ایمن چشمی BS1 ضروری است.

توجه: داخل راهنمای چشمی خطی BS1 نقشه فنی نصب آن قرار دارد.

جمع‌بندی

به یاد داشته باشید که قبل از تصمیم‌گیری برای خرید چشمی خطی BS1 تحقیقات کاملی انجام دهید. اطلاعات فوق باعث می‌شود آگاهی لازم برای خرید این محصول را کسب نمایید. مورد دیگری که باید در نظر بگیرید قیمت چشمی خطی BS1 است. قیمت ارائه‌شده برای این محصول را با بودجه خود مقایسه کنید. با توجه به ویژگی‌های ارائه‌شده برای چشمی خطی BS1 و کیفیت خوبی که دارد، بدون شک ارزش هزینه کردن را دارد. بعلاوه قیمت آن نیز در محدوده‌ای قرار دارد که کاربر برای تهیه آن به‌زحمت نمی‌افتد. درصورتی‌که نیاز به راهنمایی بیشتر در این زمینه داشتید، لطفاً با شماره‌های زیر در تماس حاصل نمایید.
