بررسی رسیور قفل برقی بتا
استفاده از سیستمهای امنیتی ایمن برای صاحبان منازل و کسبوکارها از اهمیت زیادی برخوردار است. امروزه باز کردن قفل درها از راه دور و با استفاده از ریموت به جای کلید دارای محبوبیت زیادی میباشد. رسیور قفل برقی بتا برای کنترل مغذیهای مقابل الکتریکیِ تعبیه شده در درها با استفاده از ریموت تولید و عرضه میشود. این دستگاه با وجود سادگی ظاهری آن دارای تمام امکانات ضروری میباشد. در اینجا به بررسی قابلیتهای این محصول میپردازیم.
رسیور قفل برقی بتا ساخت شرکت بتا در ایران میباشد که در تولید سیستمهای امنیتی، سیستمهای کنترل تردد و درببازکن و غیره فعالیت میکند. این محصول در مواقعی کاربرد دارد که کاربر میخواهد به جای کلید با ریموت در را باز کند یا میخواهد بدون رفتن به سوی در، آن را از راه دور، مثلاً برای شخص دیگری باز کند. این محصول شامل خود دستگاه و دو عدد ریموت میباشد و حاوی اقلام دیگری که در این بررسی از آنها نام برده میشود، مانند مغذی مقابل برقی، اکسس کنترل یا دکمه شستی نمیباشد.

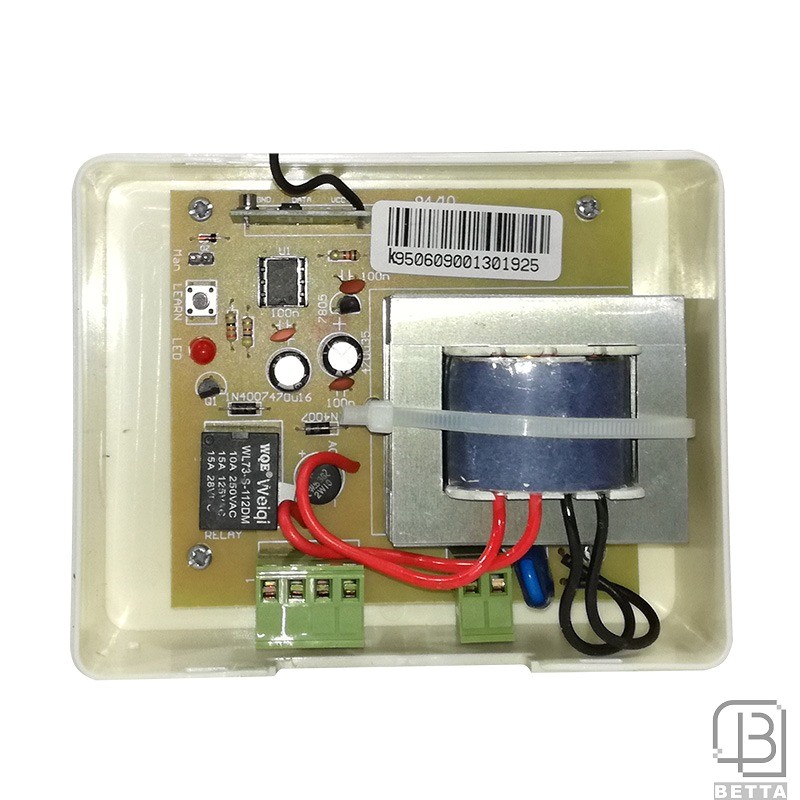

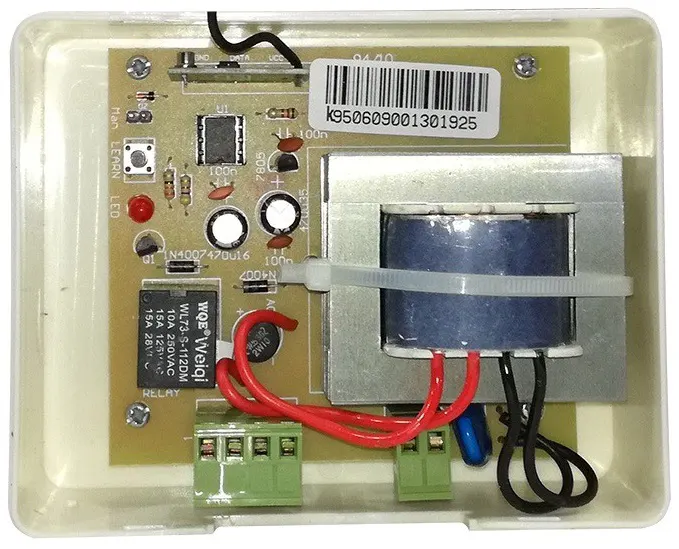

رسیور قفل برقی بتا به همراه دو عدد ریموت عرضه میشود و میتوان تا 40 عدد کد ریموت را از طریق قابلیت لرنینگ به حافظه این دستگاه اضافه نمود. بر روی برد دستگاه یک دکمه فشاری و یک چراغ LED تعبیه شده است. با استفاده از آنها میتوان دستگاه را به حالت لرنینگ برد یا میتوان حافظه لرنینگ دستگاه را پاک نمود. این دستگاه دارای قابلیت تنظیم مدتزمان تحریک قفل برقی نیز میباشد که این کار هم به کمک این دکمه فشاری و LED انجام میگیرد. این قابلیت برای اطمینان از باز شدن انواع قفلهای مختلف تعبیه شده است.
ویژگیهای رسیور قفل برقی بتا
ویژگیها و امکانات رسیور قفل برقی بتا به شرح زیر میباشد:
• تغذیه از برق ورودی 220 ولت AC و بدون نیاز به آداپتور
• قابلیت تنظیم مدتزمان تحریک قفل برقی در 4 حالت مختلف بر حسب نیاز
• دارای قابلیت لرنینگ کد ریموت
• قابلیت ذخیره 40 عدد کد ریموت
• عدم پاک شدن حافظه لرنینگ با قطع برق
• سازگار با تمام ریموتهای چهار کاناله با فرکانس 433 مگاهرتز و مدولاسیون ASK
• خروجی قفل برقی 12 ولت با جریان متناوب (AC) با حداکثر شدت جریان 2 آمپر
• خروجی جانبی 12 ولت با جریان مستقیم (DC) با حداکثر شدت جریان 300 میلیآمپر به منظور تأمین برق لوازم جانبی
• امکان تحریک قفل برقی با استفاده از دکمه فشاری شستی
• امکان تحریک قفل برقی با استفاده از اکسس کنترل
• دارای ابعاد 5/5 × 10 × 5/12 سانتیمتر

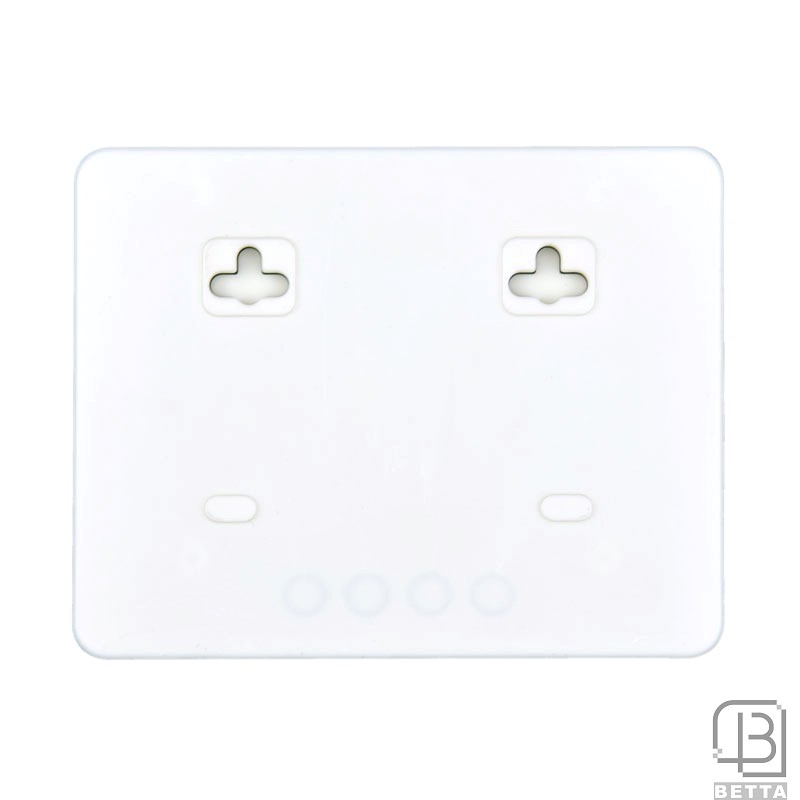

• دارای جای پیچ در پشت جعبه دستگاه جهت سهولت نصب
چگونگی نصب رسیور قفل برقی بتا
تغذیه مورد نیاز با استفاده از دو ترمینال پیچی از برق 220 ولت متناوب یعنی برق ساختمان تأمین میشود. این ولتاژ از طریق یک منبع تغذیه خطی (ترانس) و پل دیود به برق 12 ولت با جریان مستقیم تبدیل میشود که مدار رسیور از آن تغذیه میکند. بر روی این دستگاه دو ترمینال پیچی دیگر نیز تعبیه شده که به این برق 12 ولت با جریان مستقیم متصل هستند تا بتوانید از آن برای تأمین تغذیه لوازم جانبی دیگر از قبیل اکسس کنترل استفاده کنید. البته باید دقت کنید این ولتاژ در محدوده ولتاژ کاری این لوازم باشد.

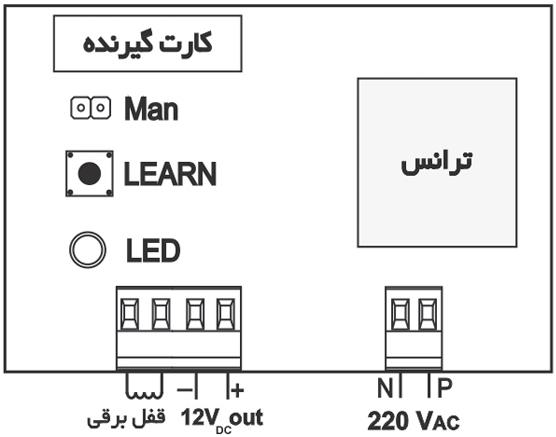

نحوه عملکرد دستگاه بدین گونه است که کارت گیرنده امواج رادیویی را از ریموت دریافت کرده و به سیگنالهای الکترونیکی تبدیل میکند. مدار دستگاه پس از دریافت این سیگنالها، یک رله بر روی برد را فعال کرده و از طریق دو ترمینال پیچی دیگر ولتاژ 12 ولت متناوب به قفل برقی اعمال میکند. نحوه اتصال برق ورودی، تغذیه جانبی و قفل برقی به دستگاه از طریق شش ترمینال پیچی و طبق شکل زیر انجام میگیرد.
میتوان یک دکمه شستی یا اکسس کنترل نیز به رسیور قفل برقی بتا متصل نمود تا در برخی مواقع بتوان از طریق این وسایل در را باز کرد. بدین منظور دو عدد پین هدر بر روی برد تعبیه شده است که میتوان دکمه شستی یا اکسس کنترل را به آن متصل نمود. این پین هدر با حروف MAN بر روی برد علامتگذاری شده است. برای اتصال دکمه شستی باید سیمهای دکمه شستی را به این دو پین متصل کرد. برای اتصال اکسس کنترل باید خروجی COM و NO را به این دو پین متصل کنید.
چگونگی کار با رسیور قفل برقی بتا
برای ذخیره کد ریموت جدید یا به اصطلاح لرن کردن کد ریموت جدید کافیست یکی از دکمههای ریموت را نگه داشته، دکمه فشاری روی برد را به مدت یک ثانیه نگه دارید و سپس رها کنید. چراغ روی برد چند بار چشمک میزند و کد ریموت جدید ذخیره میشود. برای پاک کردن حافظه لرن نیز دکمه فشاری را فشار داده و به مدت 10 ثانیه نگه دارید. چراغ LED پس از چندین بار چشمک زدن روشن میماند. با رها کردن دکمه فشاری تمامی کد ریموتهای ذخیره شده پاک میشوند.
برای تنظیم مدتزمان تحریک قفل برقی دکمه فشاری را به مدت 3 ثانیه نگه داشته و یکی از دکمههای ریموت را فشار دهید. سپس دکمه فشاری را رها کنید. دکمههای A، B، C و D روی ریموت به ترتیب به منظور انتخاب مدت زمان تحریک کوتاه، متوسط، بلند و طولانی به کار میروند. تنظیم زمان تحریک باید با استفاده از ریموتی انجام بگیرد که کد آن در دستگاه ذخیره شده باشد و به اصطلاح لرن شده باشد. این قابلیت برای اطمینان از عملکرد درست قفل برقی مورد استفاده، در دستگاه تعبیه شده است.
نتیجهگیری
رسیور قفل برقی بتا با وجود سادگی ظاهری آن تمامی امکانات مورد نیاز اکثر کاربران را دارا میباشد. این دستگاه نصب و راهاندازی آسانی دارد و قابلیت لرنینگ آن به این معناست که چندین نفر میتوانند از آن استفاده کنند. با تنظیم مدتزمان تحریک قفل برقی میتوان این دستگاه را به همراه قفلهای برقی مختلف به طور قابلاطمینان استفاده نمود. تغذیه خروجی جانبی دستگاه موجب سهولت نصب دستگاه به همراه لوازم جانبی دیگر میشود. دستگاه از لحاظ سیستم کنترل از راه دور از امنیت مناسبی برخوردار است. البته در نحوه سیمکشی و نصب دستگاه باید دقت نمود تا احتمال دسترسی غیر مجاز از طریق دستکاری سیمها به حداقل برسد. در نهایت، اگر میخواهید با هزینه کم قفل برقی ریموتی نصب کنید، رسیور قفل برقی بتا میتواند انتخاب خوبی باشد.
